济南验光配镜培训学校解析自动焦度计

来源:济南验光师培训学校发布时间:2022-07-02 阅读量:493

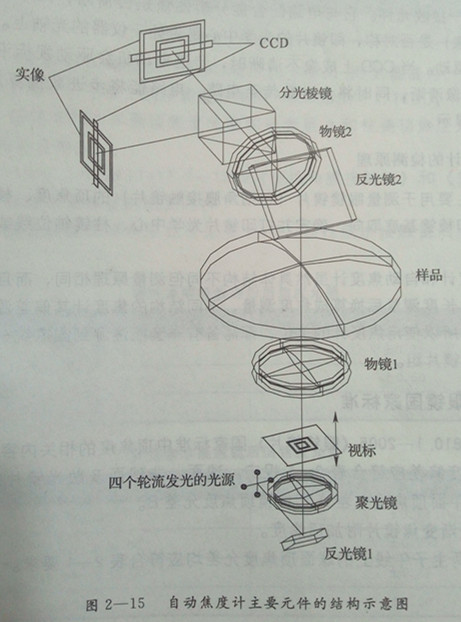

自动焦度计会自动调焦,不需要人为地判别像是否清晰(仪器内有专门的元件来判别,如CCD)。济南验光配镜培训学校的高级验光配镜师给大家解析:这两种调焦方法的利弊是很明显的,自动调焦排除了人为因素,有良好的重复性,图2-15所示为自动焦度计主要元件的结构示意图。


不同型号的自动焦度计的结构安排略有不同,但原理基本相同。四个对称的光点处于聚光镜的焦平面上,以一定的频率轮流点亮,始终只有一个点光源发光。反光镜1仅是为了缩小仪器的体积而设置,光线经聚光镜后成平行光,因点光源不在光轴上,故形成四个不同方向但与光轴夹角相同的平行光,该平行光照射到可沿轴向移动的视标上(视标上的图案是透明的),此时视标即为成像系统中的物。

物镜1和物镜2组成一个望远系统,在两个物镜重合焦点处放置测试样品,反光镜2与反光镜1的作用相同。分光棱镜是由同种玻璃材料制成的,只是在两个的分界面上镀半透明半反光膜(亦有仪器用一平板单面镀半透明半反光膜,平板以45°角安装),目的是将成像光束均匀地分为两束,两束光的成像功能是一样的,只是光束强度为原来的一半,因为两个方向的线状CCD不能交叉地置于同一平面(如果用面状CCD可以不用分光棱镜,此时CCD只要一个就能满足测量要求)。

济南验光培训的老师讲述:CCD是一接收元件。它与电路配合能分辨图像是否清晰,四个像(因四束光形成四个像)是否对称,即镜片的光学中心是否处于仪器的光轴上。视标由一步进电动机驱动。当CCD上成像不清晰时,步进电动机会驱动视标沿轴向移动至CCD判定像清晰,同时将步进数传至电路,电路能将步进数换算成顶焦度,再由显示器显示。
